鋼襯塑攪拌罐

鋼襯塑(龜甲襯裏—鋼、網、塑三合一)是鋼塑複合係列產品的精華。它采用特殊滾塑成型工藝。它是將鋼網(龜甲)焊接於鋼體表麵，以純低密度聚乙烯（LLDPE）為原料，使用滾塑工藝將鋼板、鋼網（龜甲）與聚乙烯有機結合成一體。聚乙烯牢固沾鋼體表麵。儲罐塑料層具有無焊接縫、抗老化、抗衝擊、耐腐蝕、壽命長、符合衛生標準等特性。它彌補了全塑滾塑儲罐剛性強度差，不耐壓，耐溫差的缺點。產品內襯麵平整、光滑、堅固，與傳統同規格的攪拌罐相比，具有更良好的耐腐蝕、不易滲漏、不剝離、耐磨損、可耐較高溫度、壽命更長等優點，其價格低於同規格的傳統攪拌罐反應罐，是反應腐蝕液體的理想容器。

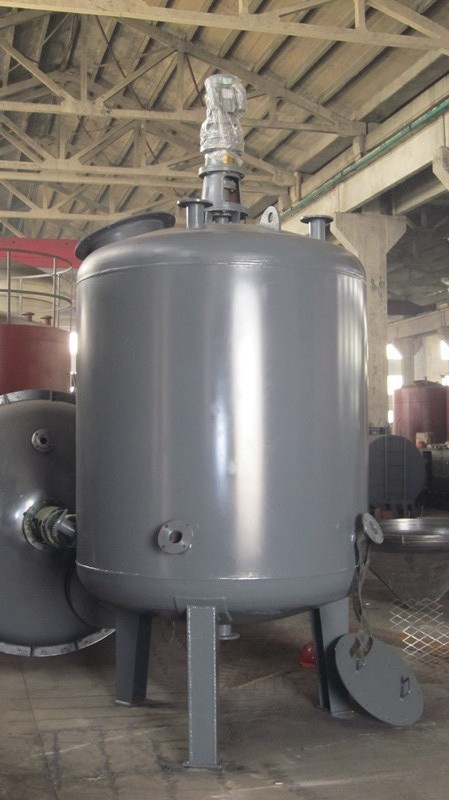

立式鋼襯塑（聚乙烯）攪拌和立式鋼襯塑園底(錐底)攪拌罐焊有鋼製支架。還具有安裝方便、占地麵積小、能製成用戶需要的形狀等特點。內加不鏽鋼、塑料盤管可以對溶液加熱或冷卻。耐冷熱性能較好，適合-30～90℃的溶液。可用於溫度要求不高的反應罐、沉澱罐、結晶罐。

鋼襯塑攪拌罐使用說明

1、        在運輸安裝吊裝時有吊耳的應將鋼繩套入吊耳內吊裝，沒有吊耳的應將鋼繩捆紮桶身吊裝，吊裝過程中應避免撞擊罐體而產生變形，避免尖銳物觸及塑料層。

2、        運輸時，如攪拌槳較長或較重在橫著位置，必須對槳進行加固處理。避免由於運輸震動造成攪拌槳變形。

3、        安裝時要矯正減速機和槳的垂直度、蓋子的水平位置。

4、        檢查減速機齒輪箱機油，必須加油至規定的位置。

5、        電動機接電時轉軸為順時針方向。

6、        法蘭由於其特殊性在對接法蘭時應使用軟質墊片，擰螺栓必須揉勁順序逐個擰緊螺栓，嚴禁死板擰螺栓，以免壓壞法蘭麵。法蘭擰螺栓可以分為兩階段，初裝階段和工作階段，初裝階段上緊至不滲漏，工作階段則可以徹底擰緊螺栓。

7、        沒注明攪拌罐是密封的，由於罐麵大法蘭及罐麵人孔沒進行密封處理，因此攪拌罐工作液麵不能超過大法蘭和人孔。

8、        鋼襯塑攪拌罐的使用條件、環境必須符合聚乙烯的理化特性。符合設計圖紙規定的條件。

9、        塑料層屬高阻值材料，因此使用高阻值有機溶媒時打料攪拌工作時要有防靜電措施。

10、   鋼襯塑攪拌罐的其他配件（如液位管閥、法蘭墊圈、測溫管、管道閥門、管道等）材料必須耐盛裝物質溶液。

11、   鋼襯塑攪拌罐出口或進口安裝泵等機械設備時應避免強力振動損壞法蘭口，應裝管道減振管。

12、   為了提高鋼襯塑攪拌罐使用壽命，應避免安裝在高腐蝕環境，平時要檢查鋼體外表的防腐情況，做好防腐工作。不可避免高腐蝕環境，鋼體表麵應塗環氧樹脂，並做好日常防腐工作。

13、   及時發現法蘭口人孔口液體滲漏情況，避免腐蝕液滲入鋼體塑料夾層，影響使用壽命。

鋼襯塑攪拌罐製造工藝

    鋼襯塑攪拌罐采用滾塑成型工藝，將碳鋼、菱形鋼網、防腐塑料三者有機結合。菱形鋼網點焊於鋼體內表麵，經高溫加熱罐體使塑料粉末熱熔粘連在罐體內部表麵。兩者材質的結合不僅保證了攪拌罐具有好的強度、耐溫性以及耐酸堿的防腐性能，更是延長了使用壽命。另外根據客戶提供的物料參數配套相應的攪拌裝置。

鋼襯塑攪拌罐結構

一、罐體

    攪拌罐罐體內部襯塑層采用滾塑工藝進出料口一體成型，材質有PE、厚度16-18mm。塑料層具有無焊接縫、抗老化、抗衝擊、耐腐蝕、壽命長、符合衛生標準、平整、光滑、堅固等特性，它彌補了焊接塑料易老化的缺點。塑料層可耐90-100℃。塑料防腐層按Q/320206 GNNN01-2012標準檢測。

攪拌罐罐體外部采用Q235-B碳鋼，根據攪拌罐規格大小、強度要求選擇不同厚度的碳鋼，厚度6-10mm。罐體的形式有平蓋平底、平蓋圓底、平蓋錐底、圓蓋平底、圓蓋圓底、圓蓋錐底、平底錐蓋。罐體法蘭位置和口徑大小可按客戶要求變動和設計。鋼體部分可按JB/T 4735－1997鋼製焊接常壓容器進行驗收。

二、攪拌裝置  根據攪拌液體的物理性質、工藝要求合理選擇

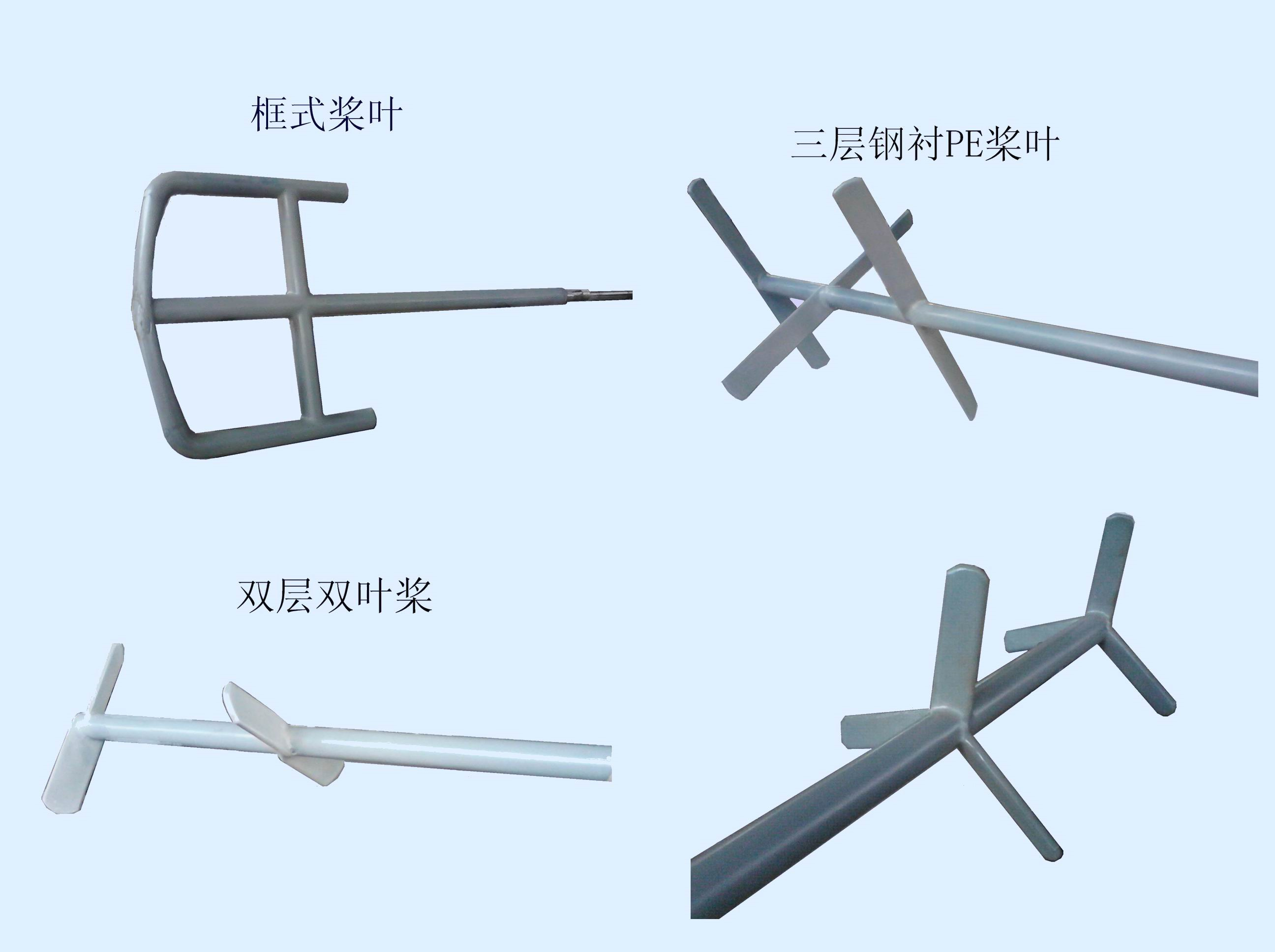

1、攪拌槳（耐酸堿耐腐蝕）

材質鋼襯塑

樣式 斜槳式 兩葉相反折轉45°，因而產生軸向液流。槳式攪拌槳結構簡單，常用於低粘度液體的混合以及固體微粒的溶解和懸浮。錨式 槳葉外緣形狀與攪拌槽內壁要一致，用於慢速攪拌、中高粘度液體的混合、反應。

2、電機、減速機、機架

電機 攪拌設備的攪拌槳通常由電動機驅動。電機功率的選擇與罐體、攪拌槳尺寸、轉速，液體的粘度、密度有關。由於攪拌設備的轉速一般都比較低，因而電動機絕大多數情況下都是與變速器組合在一起使用的，有時也采用變頻器直接調速。為此，選用電動機時，應特別考慮與變速器匹配問題。

減速機

擺線針輪減速機 高速比和高效率，結構緊湊體積小 ，運轉平穩噪聲低，在鋼襯塑攪拌罐中應用的最多的一種。

齒輪減速機 適用於低轉速大扭距的傳動設備。

機架 無支點機架、單支點機架（中支點機架和下支點機架）。無支點機架，機架本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸承為受力支點，適用於傳遞小功率、不受或隻受較小軸向負荷、攪拌不太強烈的攪拌裝置，攪拌槳與減速機的聯接必須用剛性聯軸器。單支點機架適用於電動機或減速機可作為一個支點，或攪拌罐內可設置中間軸承和底軸承的情況。（中支點機架一般適用於小規格的攪拌罐，下支點機架適用於攪拌軸長、規格較大的攪拌罐）

三、密封裝置

機械密封當介質為易燃、易爆、有毒物料，密封要求一般的場合。

填料密封 其結構簡單、裝拆方便，適用於低壓、低速的場合。

四、內部構件

檔板 增加流體湍動程度，改善攪拌效果，對液體平流運動更有效。分為焊接檔板和一體成型檔板。檔板的尺寸一般為罐體直徑的1/10~1/12

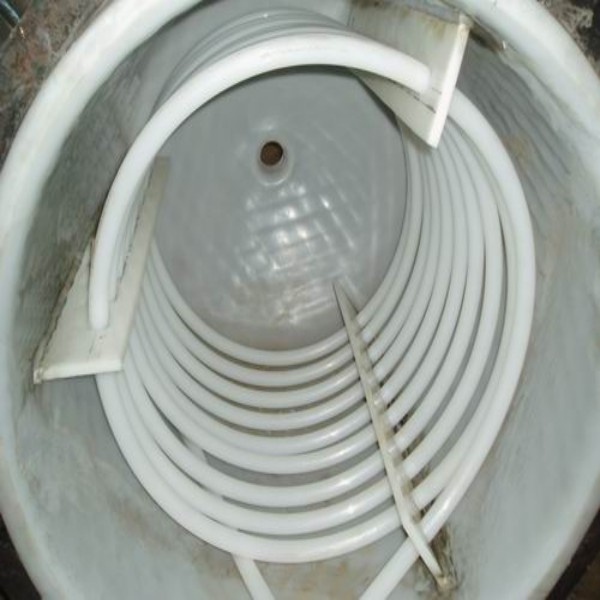

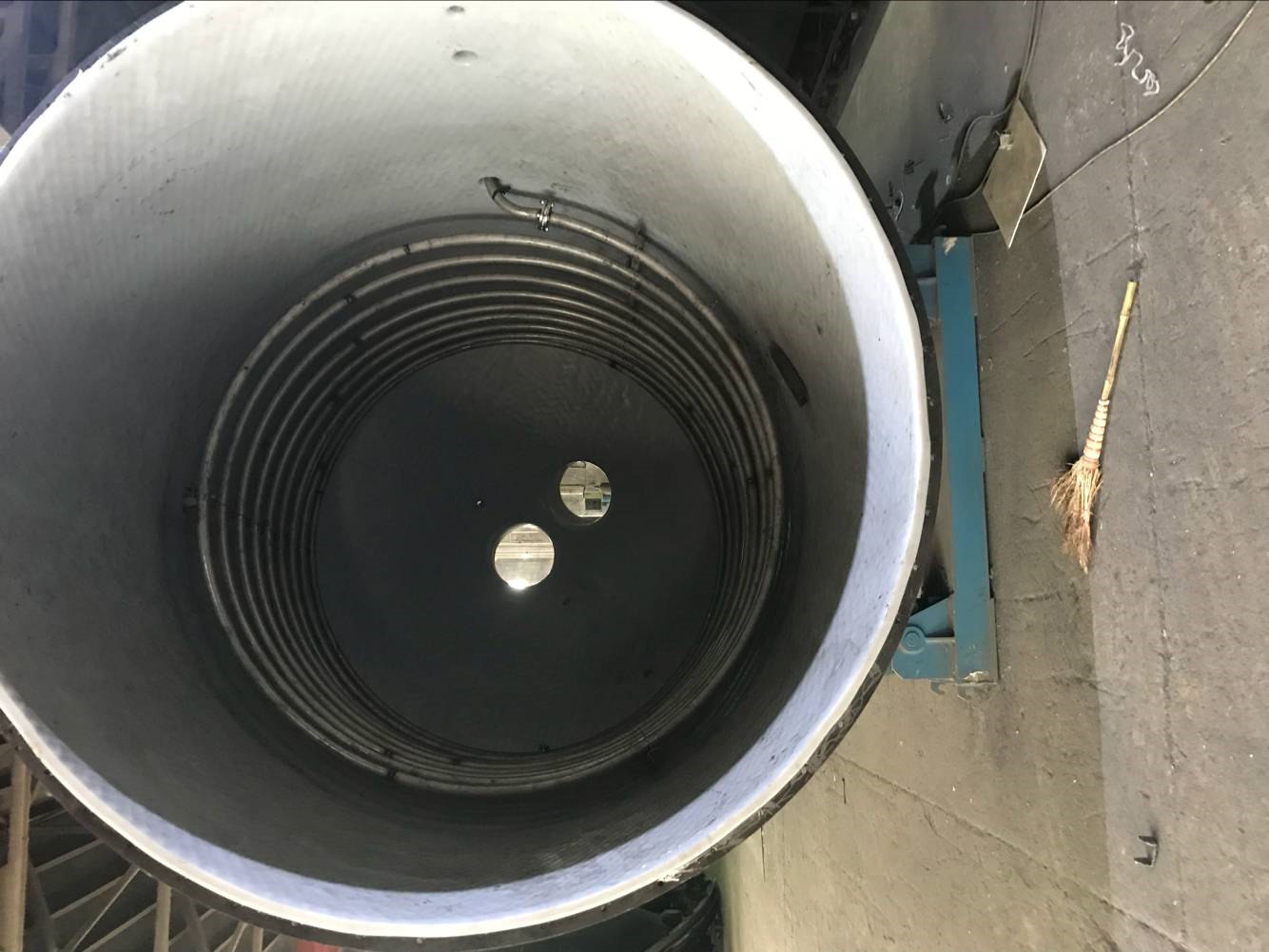

內盤管PE盤管適合水冷卻和熱水加溫方式。不鏽鋼盤管適合電加熱和蒸汽加熱方式。

測溫管 常用測溫管材質不鏽鋼。
